一、概述
光伏、风电箱变专用温控仪可以测量变压器的温度和箱变内的环境温湿度,数码管显示变压器温度和箱变内的环境温湿度。该控制器是依据JB/T7631-94《变压器用电阻温度计》标准规定专门设计和制造的，用于保证变压器安全运行的新型智能控制器。当控制器测量油温过高时，自动启动风机、报警、跳闸；当箱变内的环境温度或湿度过高、环境接近凝露时，自动启动环境温湿度控制。
光伏、风电箱变专用温控仪采用PT100铂电阻测量变压器的温度和智能温湿度传感器测量箱变内环境温湿度。变压器运行时油温和箱变温湿度变化，控制器经内部CPU处理后同屏显示箱变油温和环境温湿度，同时完成各种排风降温、报警、跳闸和环境的温湿度控制输出。
控制器同时可通过通讯方式将温湿度数据、参数及各种控制报警状态传送至远方的计算机上,组成DCS集散控制系统。控制器可以选配4～20mA变送输出。主要特点如下：
1、结构紧凑、外形美观、安装方便。
2、同屏显示箱变油温及环境湿度，用户能随时了解温升情况，便于采取相应的措施。
3、具有风机自动启动、风机手动启停功能。
4、具有黑匣子功能，记录变压器掉电温度及变压器运行过程中的历史温度。
5、可选择RS485通讯方式或变送输出，能比较方便地实现遥信、遥测、遥控等功能。（选配）
6、综合应用单片机技术，能有效判别传感器开路等故障信号，保证了变压器在停、送电情况下，控制器不会误发超温报警或超温跳闸等信号。
7、采用新型抗干扰设计，对于共模与串模干扰均有较强的抑制能力，并满足国家标准对电磁兼容各项指标的要求。
二、技术指标
1、测量范围：箱变油温：50-250℃；变压器室机房温湿度：温度-20～120℃；湿度20～99RH%；
2、测量精度：0.5级；
3、分辨力：0.1℃；
4、温度补偿范围：-20℃～＋20℃；
5、显示方式：三排0.4英寸红色数码管显示；
6、使用条件：环境温度：-20～55℃， 相对湿度：≤90%（25℃）；
7、继电器触点容量：5A/250VAC；
8、电源电压：AC/DC85V～265V，控制器功耗：≤5W；

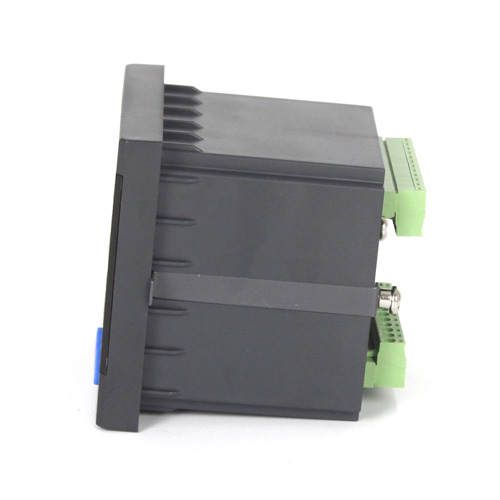

9、控制器外形、开孔：外形尺寸（长×宽×深）：96×96×77mm 开孔尺寸（长×宽）：91X91mm
10、箱变油温传感器分度号：PT100（三线制接法）；
11、箱变环境温湿度传感器：智能温湿度传感器；
12、用户如有特殊要求，请在订货时提出。
13、生产标准：JB/T763194《变压器用电阻温度计》
14、扩展接口：模拟量输出：输出箱变温度或环境温湿度对应的变送输出； 通讯接口：RS485，MODBUSRTU；
15、通过的抗干扰试验项目：
①对共模AC 250 V/( 50 Hz、0 ～ 360 ℃）和串模（AC 100 m V/ 50 Hz、0 ～ 360 ℃）干扰电压， 显示和控制附加误差限的绝对值均满足标准要求。
②电快速瞬变：控制器的电源线和输入/输出端能承受频率为5KHz，电压分别为1KV和0.5KV的电快速瞬变试验，显示和控制附加误差限的绝对值均满足标准要求。
③静电干扰：控制器能承受4KV的静电放电试验，显示和控制附加误差限的绝对值均满足标准要求。
④空间射频干扰：控制器能承受频率为27～500MHz，场强为3V/m的辐射电磁场试验，其显示和控制附加误差限的绝对值均满足标准要求。
⑤外界磁场影响：控制器在频率为50Hz的交流电产生的磁场强度为400A/m的外界磁场中试验，其显示和控制附加误差限的绝对值均满足标准要求。
三、面板及功能说明
1、控制器面板：
1)箱变温度：显示箱变温度（℃）；
2)环境温度：显示箱变环境温度（℃）；
3)环境湿度：显示箱变环境湿度（%RH）；
注：若不配环境温湿度传感器，则环境温湿度无显示,故障指示灯亮；
4）、LED指示灯：温控、湿控、风机、报警、跳闸、记录、手动、设置、故障、通讯；
5)按键功能：
键：回退键，回退到上一层菜单，并且保存设置。在控制器显示温度测量值的状态下按此键，可进入/退出记录查询。
键：下翻键，设置时选同级菜单下一选项或键入数值时数值递增。在控制器显示温度测量值的状态下按此键，可手动启动/关闭风机功能。
键：上翻键，设置时选同级菜单上一选项或键入数值时数值递减。在控制器显示温度测量值的状态下按此键。
键：确认键，激活菜单进行编辑，设置时控制光标移到下一字符或者菜单中下一层选项。
2、功能说明：
1）、温度自动控制功能：
当测量温度大于风机动作点温度值FJ,出厂默认为85℃(可调)时，控制器风机指示灯亮，风机触点闭合，启动风机降温； 当温度值降至低于“ 风机动作点温度值FJ”-“温度回差值CHC”，控制器风机指示灯灭，风机触点断开，风机停止运行。
2）、报警输出功能：
在风机启动降温后，若箱变温度继续上升，当温度超过报警温度值BJ，出厂默认为100℃(可调)时，控制器“报警”指示灯亮，报警继电器闭合；当箱变温度值降至低于“报警温度设定值BJ”-“温度回差值CHC”，出厂默认温度回差值CHC为5℃(可调)，这样箱变温度值降至或低于95℃时，控制器“报警”指示灯灭，报警继电器断开。
3）、跳闸输出功能：
在控制器输出报警后，若箱变温度继续上升，当温度超过跳闸温度值OFF，出厂默认为120℃(可调)时，控制器“跳闸”指示灯亮，跳闸继电器闭合；当箱变温度值降至低于“跳闸温度设定值OFF”-“温度回差值CHC”，出厂默认温度回差值CHC为5℃(可调)，这样箱变温度值降至或低于时115℃时，控制器“跳闸”指示灯灭，跳闸继电器断开。
4）、手动启动和关闭：
在控制器显示温湿度测量值的状态下长按“”键，可实现手动和自动启动之间的相互切换，“0”自动，“1”手动；其状态由“手动”指示灯指示。“手动”指示灯亮表示为手动强制启动；“手动”指示灯灭表示为自动启动状态，在该状态下，根据控制器的温湿度设定值自动启动。
5）、记录查询功能：
在控制器显示温湿度测量值的状态下，按“Menu”后，输入密码“0002”后按“ ”键查询故障记录，在记录查询模式时“ 记录” 指示灯亮， 表示控制器处于记录查询模式， 此时按“”键或“”键查询风机启动、报警、跳闸记录。其中第一行显示记录号，第二行显示记录类型，“FJ”表示启动风机记录，“BJ”表示报警记录，“OFF”表示跳闸记录。第三行表示发生记录事件时的箱变油温的温度值，可查看历史记录多达32 条。
在控制器显示温湿度测量值的状态下，按“Menu”后，输入密码“0022”后按“”清除故障记录。
6）、环境温湿度控制功能：
环境温度控制方式CTP可以设置为：0-降温，1-升温，2-远程控制。出厂默认环境温度控制方式为升温方式1、环境温度控制值为10度、环境温度控制回差CHC为5度，表示当环境温度低过10度时，启动环境温控加热器升温，当环境温度升至15度以上时，停止加热升温。环境湿度控制方式STP可以设置为：0-除湿，1-加湿，2-远程控制。出厂默认环境湿度控制方式为除湿方式0、环境湿度控制值设为80%RH、环境湿度控制回差SHC为5%RH，表示当环境湿度超过80%RH时， 启动除湿， 当湿度降至75%RH以下时，停止除湿。
7）、故障指示：
当Pt100温度传感器出现故障，或者温湿度传感器出现故障时，“故障”指示灯点亮。
8）、通讯指示：
在进行通讯时，每通讯一次，“通讯”指示灯闪烁一次。
四、使用说明

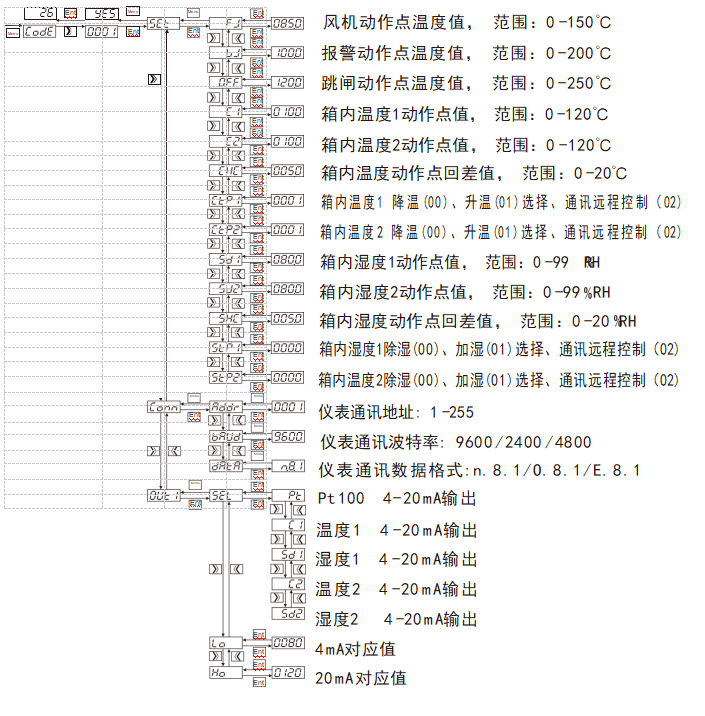

1、编程菜单流程：

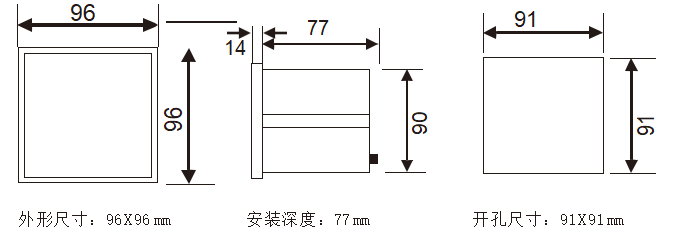

五、安装尺寸图
