一种便于携带的数显仪表的制作方法

作者:哆啦A梦 来源:www.ddkj.cc 发布于:2020-11-17 9:46:24
  本实用新型公开一种便于携带的数显仪表,属于数显仪表技术领域。

  背景技术:

  数显仪表具有精度高、稳定性好、质量可靠、体积小、安装使用方便、价格低廉等特点,适用于科学研究、精密测量、新产品开发之用,可广泛应用于各种仪器仪表、自动化控制设备、电力电子、医疗器械、教学设备、交(直)流稳压电源等作为显示部件,提升产品档次,为各类指针式面板表的首选更新换代品。

  数显仪表是安装在现场的仪表,由于其数量多且易发生故障,所以其维修和维护量非常大,现在对压力仪表的维修一是现场维修,即将校验仪表如指示表、稳压电源、标准压力表、压力校验器等带到现场,由于设备多和接线复杂,且现场往往没有市电插座,使维修工作不但繁琐还不够安全,检验质量也难以保证,二是将数显仪表拆下后拿到仪表校验室校验,不但效率低也携带不方便。

  技术实现要素:

  针对现有技术存在的不足,本实用新型的目的是为了提供一种便于携带的数显仪表,以解决上述背景技术中提出的将数显仪表拆下后拿到仪表校验室校验,不但效率低也携带不方便的问题。

  为实现上述目的,本实用新型提供了如下技术方案来实现的:

  一种便于携带的数显仪表,包括数显仪表本体、固定柱、保护壳和u形提手,所述保护壳和u形提手活动连接,所述数显仪表本体和保护壳铰接,其特征是:所述数显仪表本体通过紧固件固定在保护壳内,所述紧固件包带有开口槽的紧固螺钉和与紧固螺钉配合的螺孔,所述螺孔的底部相对于开口槽的位置设有锥形块,所述定位槽上设有荧光层,且定位槽的外侧设有透光盖,所述保护壳上设有配合凸起,所述配合凸起上对应保护壳的位置设有磁性槽,所述u形提手包括提手、连接螺栓和防滑垫,所述提手呈u形,且防滑垫固定在提手的中部,所述提手通过连接螺栓固定在保护壳上,所述提手对应人体的手持位置设有防滑槽。

  作为本实用新型的进一步设置,所述提手的中部设有螺纹孔和挂钩,所述挂钩的下端设有和螺纹孔配合的螺纹柱。

  作为本实用新型的进一步设置,所述数显仪表本体的边沿设有导流边,所述导流边上设有导流槽。

  作为本实用新型的进一步设置,所述固定柱有四个,四个所述固定柱固定在数显仪表本体的底端四个边角位置,所述固定柱的下端设有橡胶垫,所述固定柱上设有竖向贯穿的空腔,所述空腔内设有弹簧。

  作为本实用新型的进一步设置,所述螺孔包括第一螺孔和第二螺孔,所述第二螺孔固定在第一螺孔的下端,且第二螺孔的直径大于第一螺孔的直径。

  作为本实用新型的进一步设置,所述保护壳呈方形,且保护壳的边角处经倒圆角过渡。

  本实用新型的有益效果:

  1.在紧固螺钉导入螺孔内部时,锥形块将开口槽向四周支撑开,使得紧固螺钉的底端与螺孔更加紧密的连接,避免数显仪表在携带过程中产生晃动对其造成更大的损坏。

  2.数显仪表本体的边沿设有导流边,导流边上设有导流槽,起到引导的作用,避免水积聚在数显仪表本体上。

  附图说明

  利用附图对本实用新型作进一步说明,但附图中的实施例不构成对本实用新型的任何限制,对于本领域的普通技术人员,在不付出创造性劳动的前提下,还可以根据以下附图获得其它的附图:

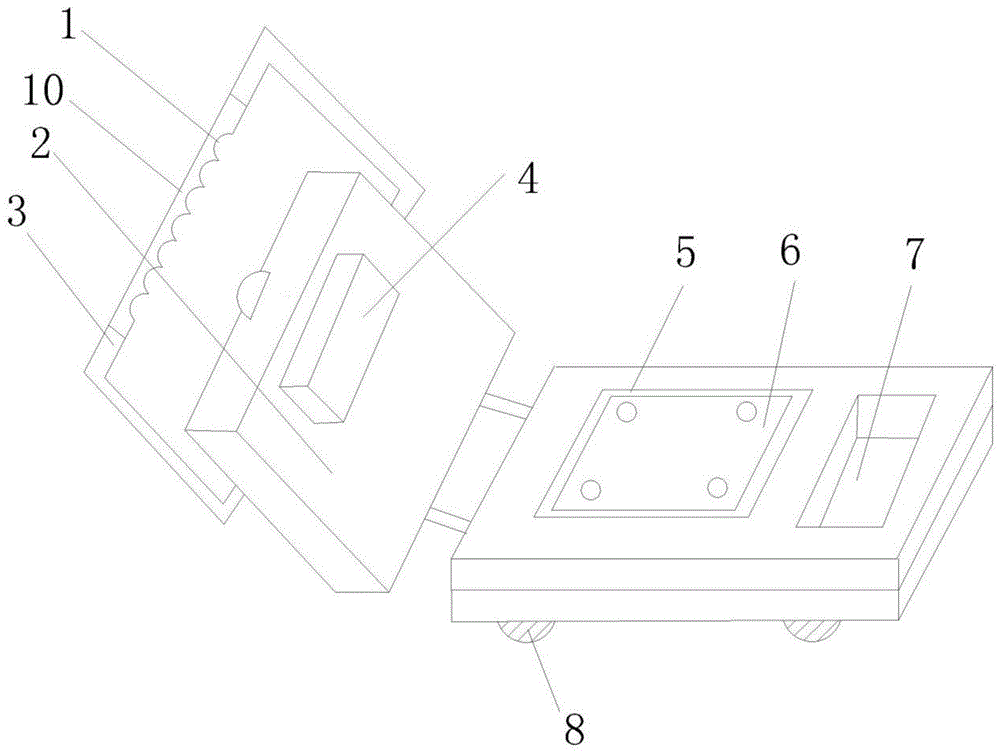

  图1为本实用新型一种便于携带的数显仪表的结构示意图;

  图2为固定柱的结构示意图

  图3为紧固件的结构示意图。

  附图标记:1、防滑槽;2、保护壳;3、提手;4、配合凸起;5、定位槽;6、数显仪表本体;7、磁性槽;8、固定柱;9、弹簧;10、防滑垫;11、紧固螺钉;12、开口槽;13、螺孔;14、锥形块。

  具体实施方式

  为了使本领域的技术人员更好地理解本实用新型的技术方案,下面结合附图和具体实施例对本实用新型作进一步详细的描述,需要说明的是,在不冲突的情况下,本申请的实施例及实施例中的特征可以相互组合。

  在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“套设/接”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

  参照图1-图3,一种便于携带的数显仪表,包括数显仪表本体6、固定柱8、保护壳2和u形提手,所述保护壳2和u形提手活动连接,所述数显仪表本体6和保护壳2铰接,其特征是:所述数显仪表本体6通过紧固件固定在保护壳2内,所述紧固件包括带有开口槽12的紧固螺钉11和与紧固螺钉11配合的螺孔13,所述螺孔13的底部相对于开口槽12的位置设有锥形块14,所述定位槽5上设有荧光层,且定位槽5的外侧设有透光盖,所述保护壳2上设有配合凸起4,所述配合凸起4上对应保护壳2的位置设有磁性槽7,所述u形提手包括提手3、连接螺栓和防滑垫10,所述提手3呈u形,且防滑垫10固定在提手3的中部,所述提手3通过连接螺栓固定在保护壳2上,所述提手3对应人体的手持位置设有防滑槽1;所述提手3的中部设有螺纹孔和挂钩,所述挂钩的下端设有和螺纹孔配合的螺纹柱;所述数显仪表本体6的边沿设有导流边,所述导流边上设有导流槽;所述固定柱8有四个,四个所述固定柱8固定在数显仪表本体6的底端四个边角位置,所述固定柱8的下端设有橡胶垫,所述固定柱8上设有竖向贯穿的空腔,所述空腔内设有弹簧9;所述螺孔13包括第一螺孔和第二螺孔,所述第二螺孔固定在第一螺孔的下端,且第二螺孔的直径大于第一螺孔的直径;所述保护壳2呈方形,且保护壳2的边角处经倒圆角过渡。

  通过采用上述技术方案,在保护壳2上开有定位槽5,保护壳2呈方形,且保护壳2的边角处经倒圆角过渡,表面尖锐处对操作人员造成误伤,将数显仪表本体6固定在定位槽5内,通紧固件进行固定,此时,通过紧固螺钉11和螺孔13的配合,从而实现数显仪表本体6和定位槽5的固定,在紧固螺钉11导入螺孔13内部时,锥形块14将开口槽12向四周支撑开,使得紧固螺钉11的底端与螺孔13更加紧密的连接,避免数显仪表本体6在携带过程中产生晃动,当需要携带时,将配合凸起4和磁性槽7进行配合,使得数显仪表可进行携带,提手3的中部设有螺纹孔和挂钩,挂钩的下端设有和螺纹孔配合的螺纹柱,通过螺纹柱和螺纹孔的配合,将挂钩固定在提手3上,可用以悬挂数显仪表本体6,节省存放空间,固定柱8有四个,四个固定柱8固定在数显仪表本体6本体的底端四个边角位置,固定柱8的下端设有橡胶垫,起到防滑的作用,避免数显仪表本体6放置时轻易的移动,固定柱8上设有竖向贯穿的空腔,空腔内设有弹簧9,能起到缓冲的效果,数显仪表本体6的边沿设有导流边,导流边上设有导流槽,起到引导的作用,避免水积聚在数显仪表本体6上,透光盖和定位槽5活动连接,便于对荧光剂的填充和更换。

  以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。

  技术特征:

  1.一种便于携带的数显仪表,包括数显仪表本体(6)、固定柱(8)、保护壳(2)和u形提手,所述保护壳(2)和u形提手活动连接,所述数显仪表本体(6)和保护壳(2)铰接,其特征是:所述数显仪表本体(6)通过紧固件固定在保护壳(2)内,所述紧固件包括带有开口槽(12)的紧固螺钉(11)和与紧固螺钉(11)配合的螺孔(13),所述螺孔(13)的底部相对于开口槽(12)的位置设有锥形块(14),所述定位槽(5)上设有荧光层,且定位槽(5)的外侧设有透光盖,所述保护壳(2)上设有配合凸起(4),所述配合凸起(4)上对应保护壳(2)的位置设有磁性槽(7),所述u形提手包括提手(3)、连接螺栓和防滑垫(10),所述提手(3)呈u形,且防滑垫(10)固定在提手(3)的中部,所述提手(3)通过连接螺栓固定在保护壳(2)上,所述提手(3)对应人体的手持位置设有防滑槽(1)。

  2.根据权利要求1所述一种便于携带的数显仪表,其特征是:所述提手(3)的中部设有螺纹孔和挂钩,所述挂钩的下端设有和螺纹孔配合的螺纹柱。

  3.根据权利要求1所述一种便于携带的数显仪表,其特征是:所述数显仪表本体(6)的边沿设有导流边,所述导流边上设有导流槽。

  4.根据权利要求1所述一种便于携带的数显仪表,其特征是:所述固定柱(8)有四个,四个所述固定柱(8)固定在数显仪表本体(6)的底端四个边角位置,所述固定柱(8)的下端设有橡胶垫,所述固定柱(8)上设有竖向贯穿的空腔,所述空腔内设有弹簧(9)。

  5.根据权利要求1所述一种便于携带的数显仪表,其特征是:所述螺孔(13)包括第一螺孔和第二螺孔,所述第二螺孔固定在第一螺孔的下端,且第二螺孔的直径大于第一螺孔的直径。

  6.根据权利要求1所述一种便于携带的数显仪表,其特征是:所述保护壳(2)呈方形,且保护壳(2)的边角处经倒圆角过渡。

  技术总结

  本实用新型公开一种便于携带的数显仪表,包括数显仪表本体、固定柱、保护壳和U形提手,所述保护壳和U形提手活动连接,所述数显仪表本体和保护壳铰接,其特征是:所述数显仪表本体通过紧固件固定在保护壳内,所述紧固件包括带有开口槽的紧固螺钉和与紧固螺钉配合的螺孔,所述螺孔的底部相对于开口槽的位置设有锥形块,所述定位槽上设有荧光层,且定位槽的外侧设有透光盖,所述保护壳上设有配合凸起,所述配合凸起上对应保护壳的位置设有磁性槽。本实用新型的数显仪表方便携带。
