本实用新型涉及仪表设备的技术领域，尤其是涉及一种智能仪表。
背景技术：
传统的电力仪表具有可编程测量，显示，数字通讯、复费率、电能脉冲变送输出等多种功能，能及时完成电量测量采集及传输，被广泛用于变电站的自动化、配电自动化、智能建筑以及企业内部的电能测量、管理和考核等。
现有的公告号为cn2812223y的中国专利公开了一种带翻盖的智能仪表表头，其包括开有安装显示屏、键盘和插座开孔的面板，与仪表表壳相匹配的边框，边框包在面板四周，面板带翻盖，翻盖包括盖板、连接件，盖板装在面板上插u盘以及其他使用中所需插头的插座插孔处。
盖板与面板用转轴连接，能180°打开，盖板只是盖住面板上插u盘及使用中需要查出插头的插座插孔，需要插u盘或者其他插头时控制盖板转动既可以将插座漏出，不使用时扣上盖板防止灰尘进入插座。
上述中的现有技术方案存在以下缺陷：盖板只是盖住插座的位置，防止灰尘进入插孔中，但是面板上的键盘与面板之间存在缝隙，灰尘会从此处进入仪表内部，影响仪表的稳定性。
技术实现要素：
本实用新型的目的是提供一种智能仪表，其具有减少灰尘从键盘与面板之间的缝隙进入智能仪表内部，提高智能仪表的稳定性。
上述实用新型目的是通过以下技术方案得以实现的：
一种智能仪表，包括面板，所述面板的一侧设有显示屏和键盘，所述面板背离显示屏的一侧设有后壳体，所述面板设有显示屏的一侧上设有与面板外周可拆卸连接的透明盖板，所述透明盖板于键盘上方设有与键盘对应的开孔，所述透明盖板背离显示屏的一侧设有与开孔外缘密封连接且朝向背离显示屏方向凸起的键盘套，所述键盘套内设有与键盘抵接的凸块。
通过采用上述技术方案，透明盖板与面板固定连接，不妨碍对显示屏的观察，透明盖板上的开孔将键盘露出，通过按压键盘盘套，键盘套内侧的凸块与键盘抵接，当按压键盘套凸块对键盘形成压力进而对键盘进行操作，键盘套与透明盖板密封连接，减少灰尘通过键盘与面板之间的缝隙进入智能仪表内部，提高智能仪表运行的稳定性，同时透明面板对显示屏起到保护作用。
本实用新型进一步设置为：所述透明盖板的外周设有凸沿，所述凸沿通过螺丝与面板连接，所述面板朝向透明盖板的一侧设有凹槽，所述凹槽中设有橡胶圈。
通过采用上述技术方案，橡胶圈使透明盖板与面板的连接处更加紧密，防止灰尘从透明盖板和面板的连接处进入智能仪表内部，同时透明盖板通过橡胶圈将面板与外界隔绝，不仅可以防尘还具有一定的防水作用，提高智能仪表的稳定性。
本实用新型进一步设置为：所述后壳体外部设有安装壳，所述后壳体上设有滑杆，所述安装壳上设有供滑杆滑移的滑槽，所述滑槽和滑杆相对位置设有限位孔，穿过所述限位孔设有插杆。
通过采用上述技术方案，安装壳与安装柜固定连接，后壳体通过滑杆、滑槽和插杆相互连接，当需要拆卸智能仪表时只需要拔掉插杆，拆卸电线后即可将智能仪表拆下，相比原先后壳体直接与安装柜通过螺栓连接，每次拆卸时都需要拆卸螺栓，提高了拆卸速度。
本实用新型进一步设置为：于所述插杆两侧设有与安装壳的侧壁固定连接的挡片，所述挡片平行于插杆轴向方向且与插杆的长度对应，所述插杆为圆柱状靠近且插杆一端设有垂直于插杆的限位杆，至少一个所述挡片于靠近滑槽和远离滑槽的两端均设有限位开口。
通过采用上述技术方案，插杆在挡片之间滑移，当柱状的插杆完全插入限位孔中时，转动插杆使限位杆进入靠近滑槽的限位开口，对插杆进行限位防止插杆脱离限位孔，使安装壳和后壳体连接的更加稳定，当插杆完全脱离限位孔时，转动插杆使限位杆进入远离滑槽的限位开口，稳定插杆的位置，防止安装壳内没有智能仪表时插杆进入滑槽，对安装后壳体时造成影响，还需要提出重新将插杆从滑槽中取出，提高智能仪表安装的效率。
本实用新型进一步设置为：所述滑杆远离面板的一端设有弹性件，所述弹性件远离滑杆的一端与安装壳远离面板的一端内壁抵接，所述安装壳的内壁设有容纳弹性件的通孔。
通过采用上述技术方案，将插杆与滑杆分离之后，与滑杆固定连接的弹性件将滑杆沿滑槽朝向面板的一侧移动，滑杆带动智能仪表弹出安装壳，使智能仪表与安装壳的分离更加方便，提高了智能仪表的拆卸速度。
本实用新型进一步设置为：所述安装壳远离面板的一端设有连接板，所述后壳体朝向连接板的一侧设有与智能仪表内部的电器元件电连接的插头，所述连接板朝向面板的一侧设有接收插头的插孔，所述连接板背离面板的一侧设有与插孔电连接的接线端子。
通过采用上述技术方案，连接板上的接线端子和插孔，与安装柜相对固定，每次需要拆卸仪表时只需要将后壳体上的插头和插孔分离即可，在对智能仪表进行维修检查拆卸时，不用每次在接线端子处进行拆线的工作，提高了拆卸智能仪表的速度，同时减少拆卸接线端子的次数有利于线路的连接的稳定性，提高智能仪表的稳定性。
本实用新型进一步设置为：所述插孔内设有与插头抵接的弹性连接片。
通过采用上述技术方案，插孔内的弹性连接片可以紧密的与插头抵接，减少接触不良的情况发生，提高智能仪表运行的稳定性，同时弹性连接片的存在使插孔和插头的边沿不用连接的很紧密也能使二者实现连通，有利于二者的配合和分离，提高智能仪表的拆卸和安装的效率。
本实用新型进一步设置为：所述插孔朝向面板一侧设有向外扩张的斜面，所述相邻插孔之间的斜面相互连接。
通过采用上述技术方案，斜面使插孔的进口扩大，使插头更容易进入插孔与插孔连通，提高安装智能仪表的效率，进一步相互连接的斜面去除了相邻插孔之间的间隙，使连接板上除了插孔不存在其他缝隙，提高插孔与插头连接的准确性，保证插头和插孔的准确连接。
综上所述，本实用新型的有益技术效果为：
1.透明盖板将面板封闭，透明盖板上的键盘套不妨碍操作键盘的同时防止灰尘从面板进入智能仪表内部；
2.智能仪表的后壳体与安装壳可拆卸连接，提高智能仪表的拆装效率；
3.连接板上的插孔和后壳体上的插头进一步提高智能仪表的拆装效率。
附图说明
图1是本实用新型的整体结构示意图。

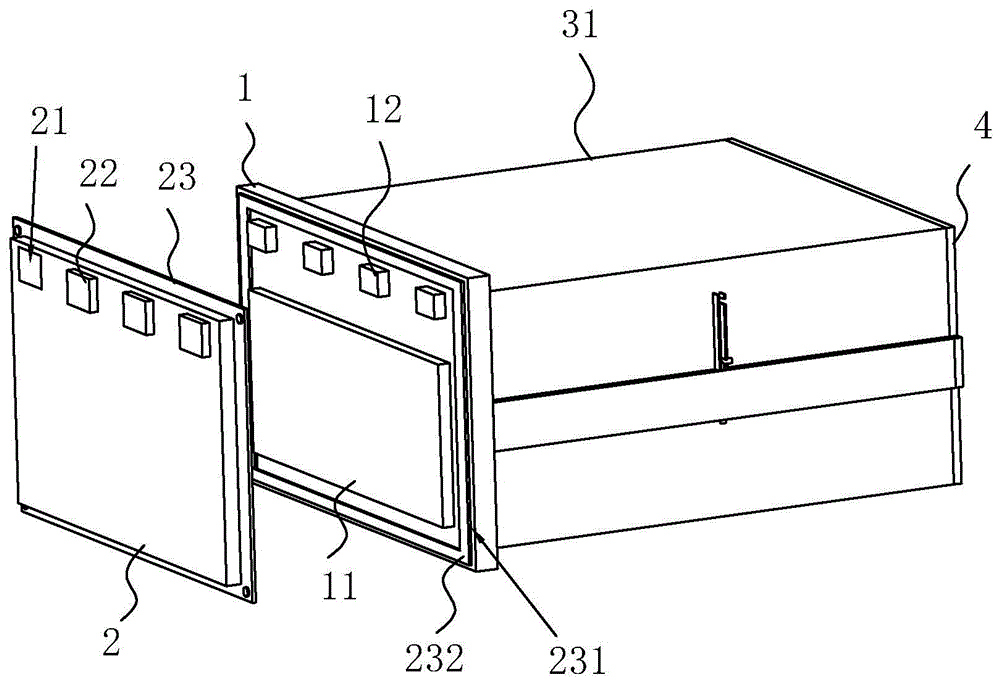

图2是本实用新型的透明盖板朝向面板一侧结构示意图。
图3是本实用新型的后壳体与安装壳结构示意图。
图4是图3中a部分的局部放大示意图。
图5是本实用新型的插孔结构示意图。
附图说明：1、面板；11、显示屏；12、键盘；2、透明盖板；21、开孔；22、键盘套；221、凸块；23、凸沿；231、凹槽；232、橡胶圈；3、后壳体；31、安装壳；32、滑杆；321、弹性件；322、通孔；33、滑槽；34、限位孔；35、插杆；351、限位杆；36、挡片；361、限位开口；37、插头；4、连接板；41、插孔；42、弹性连接片；43、斜面；44、接线端子。
具体实施方式
以下结合附图对本实用新型作进一步详细说明。
参照图1和图2，为本实用新型公开的一种智能仪表，包括面板1，面板1的一侧设有显示屏11和键盘12，面板1背离显示屏11的一侧设有后壳体3，所述壳体内部设有与显示屏11和键盘12电连接的电器元件，后壳体3外周设有与安装柜通过螺栓连接的安装壳31，安装壳31远离面板1的一端设有连接板4，连接板4背离面板1的一端设有接线端子44，接线端子44的一端与后壳体3内的电器元件电连接，另一端与安装柜电连接。
如图1和图2所示，为了防止灰尘从面板1进入智能仪表内部，在面板1设有显示屏11的一侧设有透明盖板2，透明盖板2的外周设有凸沿23，凸沿23通过螺丝与面板1连接。透明盖板2于键盘12上方设有与键盘12对应的开孔21，透明盖板2背离显示屏11的一侧通过密封胶粘结有朝向背离显示屏11方向凸起的键盘套22，键盘套22内一体设置有与键盘12抵接的凸块221。面板1朝向透明盖板2的一侧开设有凹槽231，凹槽231中设有与橡胶圈232，橡胶圈232一部分置于凹槽231中，一部分与透明盖板2的凸沿23抵接。
如图3和图4所示，进一步稳定后壳体3与安装壳31的连接，后壳体3的两侧一体设置有滑杆32，安装壳31上设有供滑杆32滑移的滑槽33，滑槽33凸出安装壳31表面，滑杆32和滑槽33相对位置设有限位孔34，穿过限位孔34设有插杆35，插杆35设置为圆柱状。插杆35的一端一体设置有垂直于插杆35的限位杆351，插杆35的两侧设有与安装壳31的侧壁上固定连接的挡片36，挡片36平行于插杆35轴向方向且与插杆35的长度对应，其中一个挡片36靠近滑槽33和远离滑槽33的两端均设有可以容纳限位杆351的限位开口361。滑杆32远离面板1的一端固定连接有弹性件321，本实施例优选地弹性件321为弹簧，弹性件321也可以是弹簧片等，弹簧远离滑杆32的一端与安装壳31远离面板1的一端内壁抵接，安装壳31的内壁上设有容纳弹簧的通孔322。
如图3和图5所示，为了在维修检查智能仪表时不用每次都拆卸接线端子44的线路，在后壳体3朝向连接板4的一侧设有与智能仪表内部的电器元件电连接的插头37，连接板4朝向面板1的一侧设有接收插头37的插孔41，插孔41内壁设于插头37抵接的弹性连接片42，弹性连接片42与接线端子44电连接。进一步插孔41朝向面板1的一侧设有向外扩张的斜面43，相邻插孔41之间的斜面43相互连接。
本实施例的实施原理为：将安装壳31用螺栓固定在安装柜上，将安装柜内的接线头与接线端子44连接，移动并转动限位杆351至远离滑槽33的限位开口361中，将智能仪表后壳体3的滑杆32对准安装壳31上的滑槽33并放入安装壳31中，弹簧进入通孔322中，插头37进入插孔41中，转动限位杆351并移动限位杆351带动插杆35穿过滑杆32和滑槽33上的限位孔34，然后转动限位杆351进入靠近滑槽33一端的限位开口361中，完成智能仪表的安装。当需要拆卸智能仪表进行检查或维修时，转动并朝向远离滑槽33的方向移动限位杆351至远离滑槽33的限位开口361处，转动限位杆351进入限位开口361中，带动插杆35与滑杆32脱离，弹簧的弹力将后壳体3和面板1弹出安装壳31，插头37和插孔41分离，即可从安装柜上取下后壳体3和面板1进行检查或维修。
本具体实施方式的实施例均为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
技术特征：
1.一种智能仪表，包括面板(1)，所述面板(1)的一侧设有显示屏(11)和键盘(12)，所述面板(1)背离显示屏(11)的一侧设有后壳体(3)，其特征在于：所述面板(1)设有显示屏(11)的一侧上设有与面板(1)外周可拆卸连接的透明盖板(2)，所述透明盖板(2)于键盘(12)上方设有与键盘(12)对应的开孔(21)，所述透明盖板(2)背离显示屏(11)的一侧设有与开孔(21)外缘密封连接且朝向背离显示屏(11)方向凸起的键盘套（22），所述键盘套（22）内设有与键盘(12)抵接的凸块(221)。
2.根据权利要求1所述的一种智能仪表，其特征在于：所述透明盖板(2)的外周设有凸沿(23)，所述凸沿(23)通过螺丝与面板(1)连接，所述面板(1)朝向透明盖板(2)的一侧设有凹槽(231)，所述凹槽(231)中设有橡胶圈(232)。
3.根据权利要求1所述的一种智能仪表，其特征在于：所述后壳体(3)外部设有安装壳(31)，所述后壳体(3)上设有滑杆(32)，所述安装壳(31)上设有供滑杆(32)滑移的滑槽(33)，所述滑槽(33)和滑杆(32)相对位置设有限位孔(34)，穿过所述限位孔(34)设有插杆(35)。
4.根据权利要求3所述的一种智能仪表，其特征在于：于所述插杆(35)两侧设有与安装壳(31)的侧壁固定连接的挡片(36)，所述挡片(36)平行于插杆(35)轴向方向且与插杆(35)的长度对应，所述插杆(35)为圆柱状靠近且插杆(35)一端设有垂直于插杆(35)的限位杆(351)，至少一个所述挡片(36)于靠近滑槽(33)和远离滑槽(33)的两端均设有限位开口(361)。
5.根据权利要求3所述的一种智能仪表，其特征在于：所述滑杆(32)远离面板(1)的一端设有弹性件(321)，所述弹性件(321)远离滑杆(32)的一端与安装壳(31)远离面板(1)的一端内壁抵接，所述安装壳(31)的内壁设有容纳弹性件(321)的通孔(322)。
6.根据权利要求3所述的一种智能仪表，其特征在于：所述安装壳(31)远离面板(1)的一端设有连接板(4)，所述后壳体(3)朝向连接板(4)的一侧设有与智能仪表内部的电器元件电连接的插头(37)，所述连接板(4)朝向面板(1)的一侧设有接收插头(37)的插孔(41)，所述连接板(4)背离面板(1)的一侧设有与插孔(41)电连接的接线端子(44)。
7.根据权利要求6所述的一种智能仪表，其特征在于：所述插孔(41)内设有与插头(37)抵接的弹性连接片(42)。
8.根据权利要求6所述的一种智能仪表，其特征在于：所述插孔(41)朝向面板(1)一侧设有向外扩张的斜面(43)，所述相邻插孔(41)之间的斜面(43)相互连接。
技术总结
本实用新型涉及仪表设备领域的一种智能仪表，旨在解决仪表的防尘问题，其包括面板，面板的一侧设有显示屏和键盘，面板背离显示屏的一侧设有后壳体，面板设有显示屏的一侧上设有与面板外周可拆卸连接的透明盖板，透明盖板于键盘上方设有与键盘对应的开孔，透明盖板背离显示屏的一侧设有与开孔外缘密封连接且朝向背离显示屏方向凸起的键盘套，键盘套内设有与键盘抵接的凸块。本实用新型具有防止灰尘和水从面板进入仪表内部的效果。
