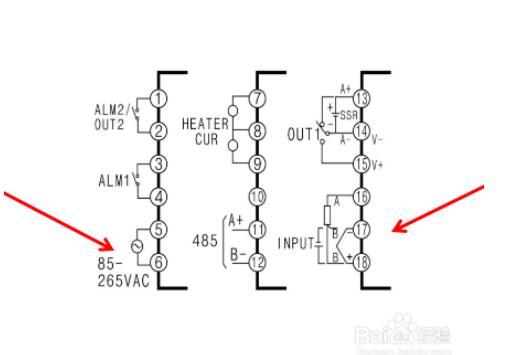

我们以这张接线图为例，先来看供电与传感器接线，5、6脚位为供电（AC85-265V），16、17、18脚位接传感器，热电偶（K、E、J等）的话接18正、17负，热电阻（PT100、CU50）接16A、17B、18B，如果PT100是2根线的话，就把17与18脚位短接。
再来看下加热输出与报警输出，以此图来看，OUT1代表是加热，如果是继电器输出的话，那么加热接14与15脚位，如果是SSR（控制固态继电器）输出的话，那么接13+，14-。如果是模拟量（4-20mA、0-10V等）输出的话，那么电流接13+，14-;电压接15+，14-。ALM1与ALM2为报警输出，报警1接3、4脚位，报警2接1、2脚位。报警模式与偏差值可以调节内部参数。
最后我们看下剩下的电流检测与S485通讯功能。此表可接2个互感器来检测加热系统中的电流，7、8、9脚位8为公共端。11、12脚位接485通讯，11A+，12B-，可以远程监控与调节温度。
