数显电流表工作原理

作者: 来源: 发布于:2024-07-23 12:30:40

        数显电流表的输入信号是电流信号。数显电流表是测量线路中的电流值,分为交流或者直流。其原理是:通过内部微型电流互感器使大电流信号转变成小信号,再通过AD模数转换器,和显示电路再把信号值通过LED数码管或者LCD液晶屏显示还原出来。

        数字电流表的输入是测量分流器或互感器上的电压降换算成电流的,要是测量电压,只要取消分流器或互感器就,并用合适的分压电阻确定量程就可以了

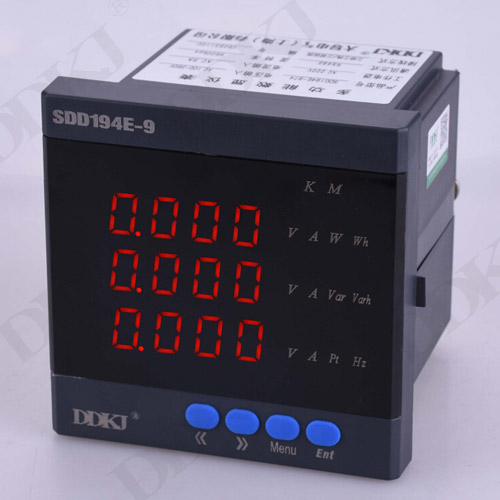

        X系列数显电流表
        X系列数显电流表适用于电力电网自动化控制系统中对电流、电压、功率、频率、功率因数等电参量的测量和显示,X系列数显电流表具有显示直观、精度高、稳定性好、抗震动等优点。
        产品符合GB/T13978-1992。
        X系列数显电流表技术指标精度等级 电压、电流表为0.5、0.2级;
        频率表为0.1级;功率、功率因数表为0.5级
        显示方式 三位半LED显示或四位显示
        输入 标称输入 电流 电流AC1A、AC5A、AC10A、AC500mA、DC5A、DC20mA等
        电压 电压AC100V、AC220V、AC380V、DC100V、DC200V、DC380V、DC75mV等
        过负荷 持续:1.2倍 瞬时:电压 2倍(10秒),电流10倍(5秒)
        频率 50/60Hz±10%
        电源 辅助电源 开关电源:AC、DC80~270V, 线性电源:AC220V±5%
        功耗 <3VA  绝缘强度 AC2kV 绝缘电阻 ≥100MΩ 平均无故障工作时间 ≥50000h
        工作条件 环境温度: -10~55℃,相对湿度≤93%,无腐蚀气体场所,海拔高度≤2500m -->
        X系列数显电流表适用于电力电网自动化控制系统中对电流、电压、功率、频率、功率因数等电参量的测量和显示,X系列数显电流表具有显示直观、精度高、稳定性好、抗震动等优点。
        产品符合GB/T13978-1992。
        X系列数显电流表技术指标
        精度等级 电压、电流表为0.5、0.2级;
        频率表为0.1级;功率、功率因数表为0.5级
        显示方式 三位半LED显示或四位显示
        输入 标称输入 电流 电流AC1A、AC5A、AC10A、AC500mA、DC5A、DC20mA等
        电压 电压AC100V、AC220V、AC380V、DC100V、DC200V、DC380V、DC75mV等
        过负荷 持续:1.2倍 瞬时:电压 2倍(10秒),电流10倍(5秒)
        频率 50/60Hz±10%
       电源 辅助电源 开关电源:AC、DC80~270V,
       线性电源:AC220V±5%
       功耗 <3VA
       绝缘强度 AC2kV
       绝缘电阻 ≥100MΩ
       平均无故障工作时间 ≥50000h
       工作条件 环境温度: -10~55℃,
       相对湿度≤93%,
       无腐蚀气体场所,海拔高度≤2500m
