中科院苏州医工所电力监控系统的设计与应用

基本信息

项目名称：中科院苏州医工所电力监控系统的设计与应用

项目地点：江苏苏州

实施时间：2011年8月

项目简介

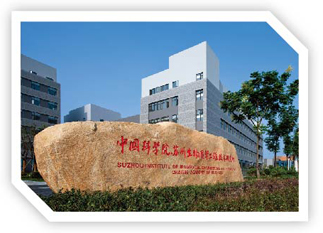

本项目为中科院苏州生物纳米工程技术研究所的成果转化工厂，建筑面积约为14000平方米。大导电气有限公司于2011年8月承接了中科院苏州医工所电力监控系统项目。整个系统采用电力监控系统，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。

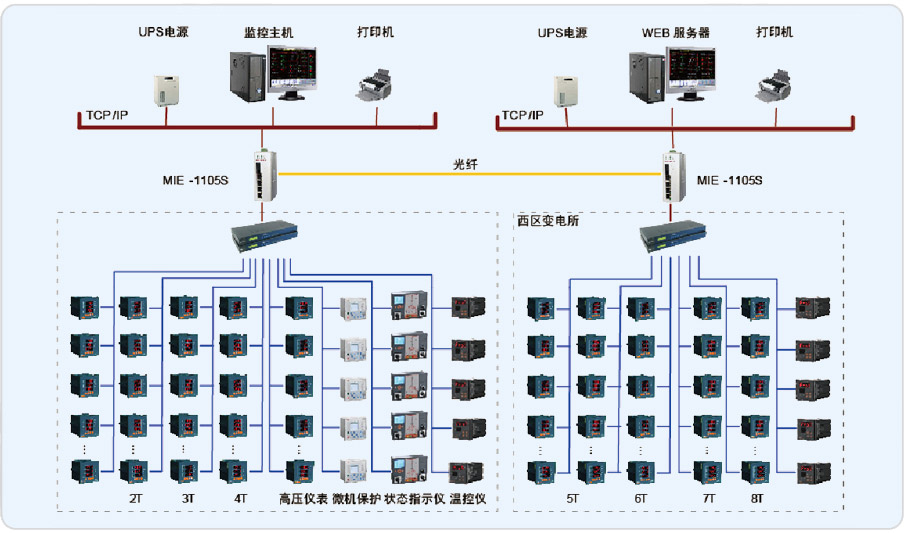

本监控系统主要实现中科院苏州医工所的10/0.4kV配电系统进行用电监测与电能管理；监测范围为一楼变电所的T3、T4变压器进线柜，联络柜，温控仪和二楼变电所的T1、T2变压器进线柜，联络柜，温控仪，高压侧仪表及综保进行远程实时监控和电能管理。该系统总计有110只仪表，分7条总线，其中一楼变电所3条总线，二楼变电所4条总线，两变电所都是直接通过屏蔽双绞线走桥架拉至值班室连接到串口服务器，再通过网线连接至监控主机实现总线上仪表与监控主机的数据连通。

系统实现的功能

1、数据采集与处理。数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示；

2、人机交互。画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等；

3、、历时事件。历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互；

4、数据库建立与查询。主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印；

5、用户权限管理。针对不同级别的用户，设置不同的权限组；

6、远程报表查询。报表管理程序可以把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。
